在这篇文章中,我们将介绍16种最流行的BIM软件,分别用于基建项目建模、CAD/BIM文件内容查看、IFC文件内容查看以及IFC文件内容编辑。

1、用于基建项目建模的 BIM 软件

目前,我们可能会遇到大量的BIM软件支持项目流程。基础设施行业最领先的 BIM 软件解决方案包括Autodesk、Bentley和Timble。在我的职业生涯中,我能够使用上述每家公司提供的软件。由于我在挪威市场工作(主要是Trimble解决方案),我要求我的同事描述他们在日常工作中使用的工具。下面是最常用的 BIM 解决方案列表。

Trimble Novapoint是斯堪的纳维亚半岛最受欢迎的 BIM 软件,用于通信基础设施的建模。它使土木工程师能够创建复杂的道路、铁路、污水网络、隧道或桥梁的 3D 模型。使用 Novapoint,还可以对 3D 地形表面、3D 地下层和 3D 结构(如建筑物、路标、电缆等)进行建模。模型基于相关对象创建。该软件包括Quadri对象目录。这些对象具有几何特性,如线、曲线、平面、固体以及非几何特性。非几何属性包括速度、层类型、材料、名称、纹理等。描述模型的所有信息都参数化且易于编辑。由于Novapoint提供了许多可用的功能,如分类,Pset 允许你将属性添加到对象中。实体和非几何信息可导出到IFC文件和各种格式,例如LandXML、DWG、DWN等。

AutoDesk Civil 3D是为基础设施设计师(道路,桥梁,铁路,网络,地形和水利项目)开发的BIM软件。它运行在几何引擎和AutoCAD的接口上。其功能将 AutoCAD 工具的准确性和易用性与智能自适应对象(如点、路由线、表面、轮廓、走廊、横截面和绘图)相结合。每个元素都配备了特征信息数据。Civil  3D 是各种数据类型(CAD、GIS、SHP、DGN、LandXML、点云等)的聚合器,配备专用工具,用于创建信息模型元素组件、项目地理定位或自动化。Civil 3D 中的所有对象都具有类似于其他AutoCAD元素的属性(也称为参数)。因此,它们是动态和智能的。根据元素类别,这些类型的数据可以从属性窗口自由修改和编辑。

Bentley OpenRoads Designer(ORD)是起源于美国bentley公司(基于CAD的 InRoads)的软件。ORD 是一个独立的 BIM 程序,不再像旧版本那样只是MicroStation上的叠加。该软件的主要理念来源于面向对象的编程原则,即父子集成关系。模型是通过在空间轴上应用正常部分创建的。主体由线性元素和 3D 组件组成,是Mesh对象。长度、表面或体积等几何信息自动生成并永久分配给各个对象。任何非几何信息,如BIM属性或项目,都可以自由添加。一组此类属性可以在程序中或单独创建。直接上传到ORD的XLSX文件。属性要么手动添加,要么在分配到"功能定义"后创建道路走廊时自动生成 - 描述给定对象在不同视图中的外观和描述的样式(计划、配置文件、横截面、3D 视图)。OpenRoads Designer允许你将整个主题导出 IFC 4×2 格式,其中包含各种几何和非几何信息。它只包含导出功能,无法修改任何选项。

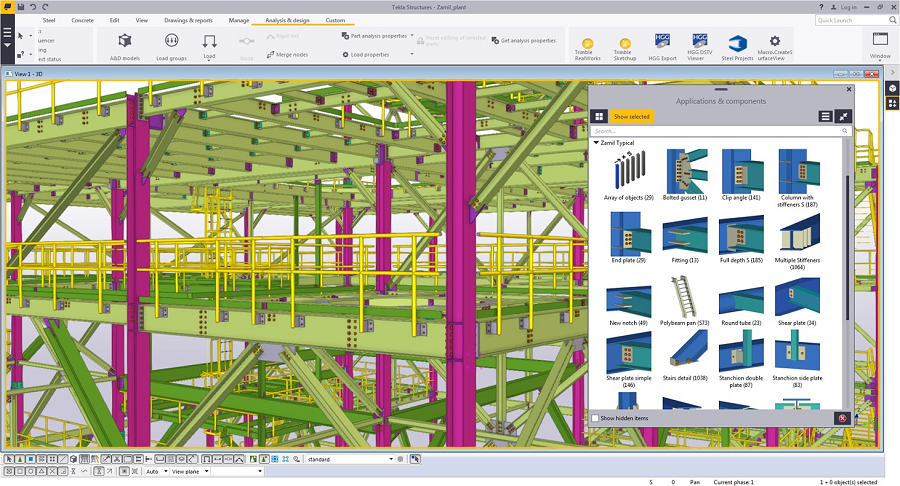

Tekla是 广泛应用的BIM 软件,主要用于钢筋混凝土结构建模。Tekla Structure可以建模各种不同的结构,例如:

  • 桥梁(梁、箱、格、拱、悬臂、悬架和电缆)
  • 地下通道、涵洞
  • 挡土墙

该软件允许创建具有最高细节级别的模型(例如在钢结构中对焊缝进行建模)。它提供了将文件直接导出到制造机、数控机和条形弯曲机的可能性。在 Tekla 中创建的对象具有标准属性,例如:

  • 对象类型(柱、梁、板、点基)
  • 个性资料(海亚、高等、高等、高等)、
  • 材料(钢,如S235JR、S355JR或混凝土C25/30、C40/50等)

也可以定义个性资料类型、材料或数据库(目录)。

Tekla 提供扩展,以不同梯度模拟复杂的桥形 - Tekla Bridge Creator(允许以 LandXML 格式加载道路/铁路对齐的工具)。此外,通过Rhino Grasshopper的实时链接,你可以在短时间内创建形状非常复杂和不同构造替代物的参数化对象。

AutoDesk Revit是世界上最流行的建筑BIM建模软件。它提供了几个模块,致力于不同的专业化。其中包括适合建筑商的Revit Structures、适合建筑设计师的Revit Architecture,以及适合管道、电气工程师Revit MEP。

Revit主要应用于桥梁、人行天桥、地下通道、涵洞、隧道和挡土墙等道路结构建模的基础设施项目。近年来,欧特克大大改进了地形建模模块,因此该软件也越来越受到景观设计师的欢迎。

该程序具有大量的建模、模型信息管理、数据分组和模型可视化功能。它还允许导出到多种不同的格式,如 DWG、DGN、DWF、IFC、ODBC。

通过名为 Dynamo 的参数化建模的免费附加组件,Revit 可打开一系列全新的选项。它允许你创建复杂的 3D 模型、完全参数化的智能 3D 对象("族"),以及自动重复设计活动。

2、用于查看 CAD/BIM 文件的 BIM 软件

在上一节中,我们讨论了基础设施领域最受欢迎的 3D 建模软件。所有这些程序都能够将模型导出到不同的格式。下一个类别侧重于BIM软件,允许您查看包含几何对象和非几何信息的BIM文件。我将专注于查看文件中包含的信息的方式。此处不包括所述 BIM 软件的其他功能。对于分析,我检查IFC文件,因为它包含了很多非几何信息。

AutoDesk Viewer是一个免费的浏览器BIM软件,可以用来查看3D模型。该应用程序允许你查看模型内容(模型浏览器)和分配给单个对象的属性。属性以表格形式呈现在对话框中。此外,该应用程序还提供了支持模型视图的多种工具(轨道、平移、缩放、部分、爆炸)。该软件需要在AutoDesk网站上建立一个帐户。

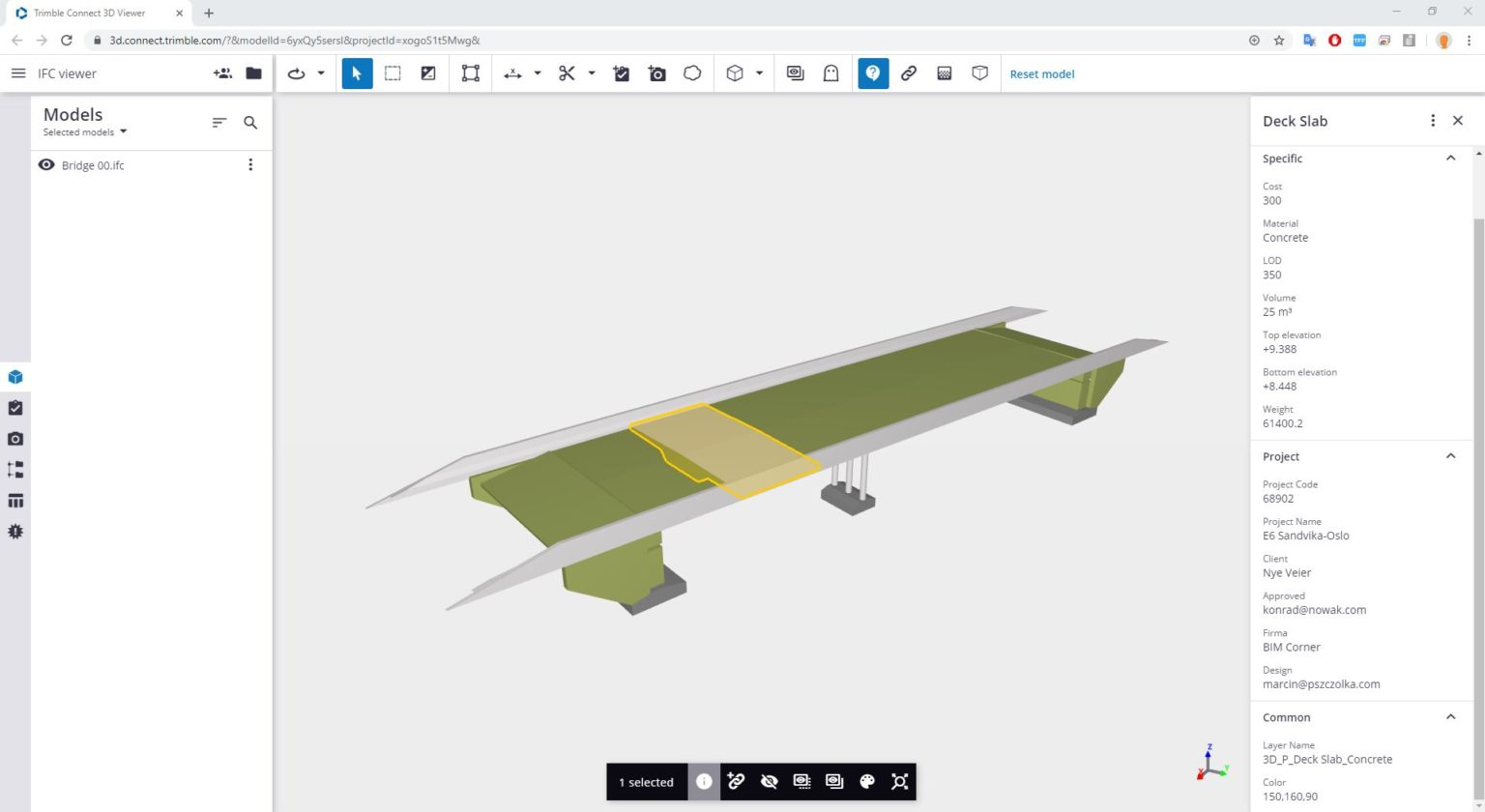

Trimble Connect是一个免费提供给个人试用的BIM软件(企业版本需要付费)。它同时提供浏览器和桌面版本(代替Tekla BIMSight)。该应用程序允许从不同的角度查看 3D 模型。该应用程序提供了调整相机(旋转,平移,环顾四周)的可能性。单击任何对象后,我们可以提取、隐藏或更改颜色。还可能查看分配给对象的非几何属性。该计划提供了同时分析所有数据(数据表)、将数据分组并导入 CSV 文件的可能性。付费版本允许你向对象添加信息。

Bentley Viewer是一款免费的桌面应用程序,具有查看和分析几何模型的一系列功能。该程序包括MicroStation的许多功能,可以查看 IFC 文件中包含的 3D 几何形状,但是,它不提供有关非几何属性的信息。

Navisworks是付费桌面应用程序(880美元/年)。BIM 软件提供了从不同角度查看模型的可能性。Navisworks使你能够将对象从 0,0,0 移动到 100,100,100。此外,Navisworks 还允许你更改对象的颜色、添加纹理或设置对象的透明度。你可以隔离对象、搜索和过滤数据,并创建具有相应特征的集(例如,所有直径为 200 mm 的管道)。在属性窗口中,你可以选择预览分配给对象的信息。

3、用于查看IFC文件内容的 BIM 软件

市场上有许多 BIM程序,包括付费和免费,支持查看IFC文件。在文章的以下部分,我将专注于BIM软件的IFC支持能力。我也会注意信息的查看方式。让我们来看看6个选定的程序。

BIM Vision是位于波兰克拉考的DataComp公司的免费桌面应用程序。该应用程序允许你查看IFC2×3和IFC4文件。该应用程序提供了从不同角度、不同侧面查看对象的可能性。可以设置对象的透明度。表中列出了物体的非几何属性。最大的优势是,属性在一页上查看(这里常见,项目,特定)。此外,提供了经典的IFC文件结构视图:

Solibri Anywhere是来自Nemetschek的免费桌面程序。该程序支持IFC文件的预览。你需要在 Solibri 网站上有一个帐户才能使用此解决方案。它具有其他应用程序中可用的文件查看功能。最流行的是隔离对象,设置部分或完全透明,从不同的角度查看模型。分配给对象的属性在选项卡中查看(与 BIM VIsion 相反)。单个属性以蓝色标记(常见、项目、特定)。

Bimsync 是一款付费浏览器软件,可查看 IFC 文件和分配给对象的信息。另一个优点是,只有用户定义的IFC属性可用。它使文件更清晰,没有不必要的数据。与Trimble Connect一样,BIMSync 允许你将 IFC 文件中包含的信息导出到 CSV 或 XLS 文件。

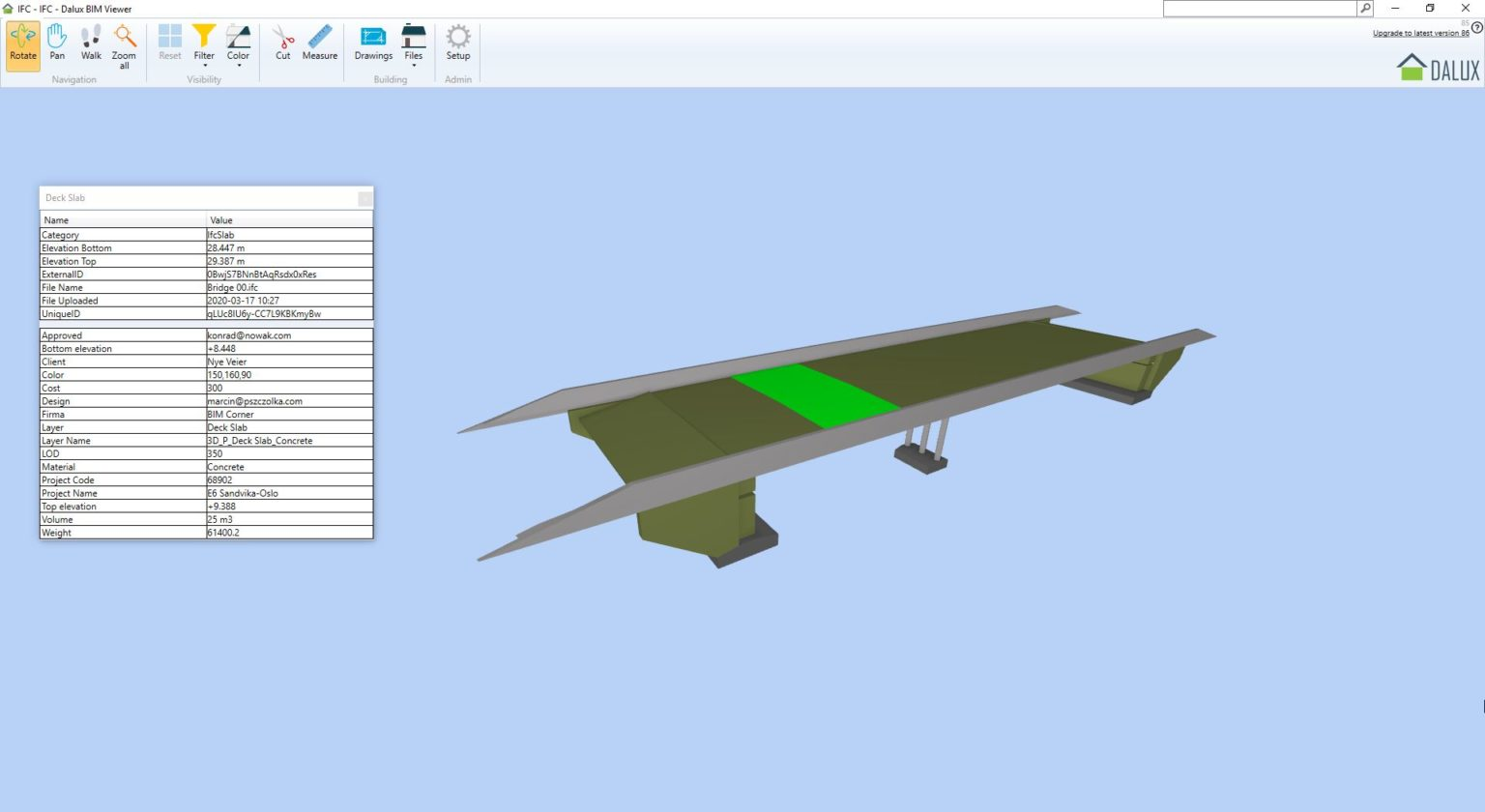

Dalux Viewer是支持 IFC 文件查看的免费程序。它提供了一个非常简单的界面。附在对象上的信息以表格方式显示。没有IFC结构。信息查看时没有属性划分(特定、项目、常见)。信息也显示在最低级别。

BIM Collab Zoom是KUBUS公司的免费软件。IFC 文件中的信息以与Solibri类似的方式查看。每个属性都有其选项卡。该应用程序提供了IFC文件的分区结构。该程序允许不同的相机设置(轨道模式,飞行模式),隔离对象的可能性,改变对象的颜色和设置对象的透明度。

Areddo是一个小众的免费BIM工具。它无法渲染2×3 IFC 模型。在之前介绍的应用程序中,模型被整齐地查看,而在 Areddo 中,渲染 3D 对象时存在问题。它提供支持查看 3D 对象的基本功能,并提供 IFC 文件中所包含信息的表格视图。

4、用于添加和编辑IFC信息的 BIM 软件

导出IFC文件时反复出现的问题在于,尽管方案相同,但数据以不同的方式导出,信息存储在不同位置。目前,我们有几个工具来帮助解决问题。

SimpleBIM是付费桌面 BIM 软件(€1250/年)。试用版30天。在许多功能中,程序允许你编辑 IFC 2×3 和 IFC 4。该应用程序允许你将属性添加到 3D 对象并编辑分配给属性的信息。应在单独的 *.xlsx 文件中创建一组属性,然后导入。该信息可在应用程序中手动修改。可以将修改后的文件导出到IFC2×3 和IFC4。

iConstruct 是一款付费 BIM 软件(每年 3000 美元),作为Navisworks的附加组件运行。它包括添加数据工具,提供从 IFC 添加、修改或删除自定义数据文件的选项。该软件提供对项目进行分组或添加自定义数据的能力。你可以编辑用户定义的选项卡上的信息(即特定、修订、生成等)。该计划允许导出国际金融公司文件。

Quadri 是列表中唯一支持查看和编辑多个文件格式的 BIM 软件。如果你想以视觉形式呈现文件,则应将其导入 Quadri。Quadri提供其对象库。对象包括桥部分、桥面、路床等。系统汇总来自不同环境的文件,并以一个共同的标准呈现它们。Quadri 允许你将信息添加到图形对象,然后将其导出到不同的格式。
