前面的教程中，我们用彩虹的所有颜色画了一个正方形。然而，还有另一种成为纹理映射的技术，将光栅二维图像应用于三维几何。在这种情况下，效果不是针对几何体的顶点，而是通过栅格化场景更改获得的所有像素的数据。这种技术可以显着增加最终图像的真实感和细节。
OSG 支持多种纹理属性和纹理模式。但是，在讨论纹理之前，让我们先谈谈OSG如何在光栅图像上运行。为了处理光栅图像，OSG提供了一个特殊的类osg ::Image ，它在其自身中存储图像数据，最终用于对象的纹理处理。

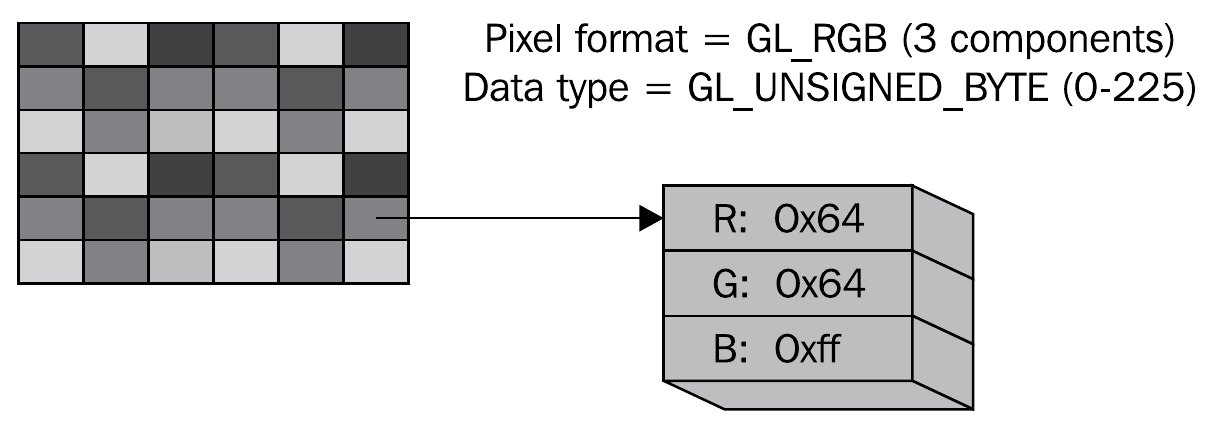

1、光栅图像数据的表示
从磁盘加载图像的最佳方法是使用 osgDB::readImageFile()调用。它与 osg::readNodeFile() 调用非常相似。如果我们有一个名为 picture.bmp 的位图，那么它的加载将如下所示：
osg::ref_ptr<osg::Image> image = osgDB::readImageFile("picture.bmp");
如果图像加载正确，则指针将有效，否则函数将返回 NULL。加载图像后，我们可以使用以下公共方法获取有关图像的信息。
- t(), s() 和 r() - 返回图像的宽度、高度和深度。
- data() - 返回指向原始图像数据的
unsigned char*指针。通过此指针，开发人员可以直接影响图像数据。你可以使用getPixalFormat()和getDataType()方法了解图像数据的格式。它们返回的值等效于 OpenGL 函数glTexImage *()的格式和类型的参数。例如，如果图片具有像素格式GL_RGB并且类型为GL_UNSIGNED_BYTE，则使用三个unsigned char类型的独立元素来表示 RGB 颜色组件：
你可以创建新的图像对象并为其分配内存。
osg::ref_ptr<osg::Image> image = new osg::Image;
image->allocateImage(s, t, r, GL_RGB, GL_UNSIGNED_BYTE);
unsignedchar *ptr = image->data();
// Далее выполняем с буфером данных изображения любые операции 这里 s、t、r 是图像的尺寸;GL_RGB设置像素格式，GL_UNSIGNED_BYTE设置数据类型以描述单个颜色分量。所需大小的内部数据缓冲区在内存中分配，如果没有对此映像的引用，则会自动销毁。
OSG插件系统支持下载几乎所有流行的图像格式：* .jpg，* .bmp，* .png，* .tif等。通过编写自己的插件，此列表很容易扩展，但这是另一个单独的主题。
2、纹理基础
要将纹理应用于三维模型，必须执行多个步骤：
- 将顶点的纹理坐标分配给几何对象。在三维设计师的环境中，这称为UV扫描。
- 为 1D、2D、3D 或立方体纹理创建纹理属性对象。
- 为纹理属性设置一个或多个图像。
- 将纹理属性和模式附加到应用于正在绘制的对象的状态集。
OSG 定义了一个 osg::Texture 类来封装各种纹理。子类包括 osg:: Texture1D， osg::Texture2D 、 osg::Texture3D和 osg::TextureCubeMap ，它们代表了OpenGL中采用的各种纹理技术。
osg::Texture 类最常用的方法是 setImage() ，它定义了纹理中使用的图像，例如
osg::ref_ptr<osg::Image> image = osgDB::readImageFile("picture.bmp");
osg::ref_ptr<osg::Texture2D> texture = new osg::Texture2D;
texture->setImage(image.get());或者，可以将图像对象直接传递给纹理类构造函数。
osg::ref_ptr<osg::Image> image = osgDB::readImageFile("picture.bmp");
osg::ref_ptr<osg::Texture2D> texture = new osg::Texture2D(image.get());可以通过调用 getImage()方法从纹理对象中检索图像。
另一个要点是设置对象 osg::Geometry中每个顶点的纹理坐标。这些坐标的传输通过 osg::Vec2Array 和 osg::Vec3Array 数组通过调用 setTexCoordArray() 方法进行。
设置纹理坐标后，我们需要设置纹理槽号（unit），因为OSG支持在同一几何体上施加多个纹理。使用一个纹理时，unit的值始终为 0。例如，以下代码演示了单元 0 几何图形的纹理坐标分配
osf::ref_ptr<osg::Vec2Array> texcoord = new osg::Vec2Array;
texcoord->push_back( osg::Vec2(...) );
...
geom->setTexCoordArray(0, texcoord.get());之后，我们可以向状态集添加一个纹理属性，自动包括相应的纹理模式（在我们的示例中为 GL_TEXTURE_2D），并将该属性应用于包含几何体的几何体或节点
geom->getOrCreateStateSet()->setTextureAttributeAndModes(texture.get());
请注意，OpenGL 管理显卡图形内存中的图像数据，但 osg::Image对象以及相同的数据位于系统内存中。结果，我们将面临这样一个事实，即我们拥有相同数据的两个副本，占用了该过程的内存。如果此图像未由多个纹理属性共享，则可以在 OpenGL 将其传输到视频适配器内存后立即将其从系统内存中删除。若要启用此功能， osg ::Texture类提供了适当的方法。
texture->setUnRefImageDataAfterApply( true );
3、加载并应用 2D 纹理
最常用的 2D 纹理技术是在三维表面的边缘叠加二维图像（或图像）。考虑将单个纹理应用于四边形的最简单示例。
main.h：
#ifndef MAIN_H
#define MAIN_H
#include<osg/Texture2D>
#include<osg/Geometry>
#include<osgDB/ReadFile>
#include<osgViewer/Viewer>
#endif
main.cpp
#include"main.h"intmain(int argc, char *argv[]){
(void) argc; (void) argv;
osg::ref_ptr<osg::Vec3Array> vertices = new osg::Vec3Array;
vertices->push_back( osg::Vec3(-0.5f, 0.0f, -0.5f) );
vertices->push_back( osg::Vec3( 0.5f, 0.0f, -0.5f) );
vertices->push_back( osg::Vec3( 0.5f, 0.0f, 0.5f) );
vertices->push_back( osg::Vec3(-0.5f, 0.0f, 0.5f) );
osg::ref_ptr<osg::Vec3Array> normals = new osg::Vec3Array;
normals->push_back( osg::Vec3(0.0f, -1.0f, 0.0f) );
osg::ref_ptr<osg::Vec2Array> texcoords = new osg::Vec2Array;
texcoords->push_back( osg::Vec2(0.0f, 0.0f) );
texcoords->push_back( osg::Vec2(0.0f, 1.0f) );
texcoords->push_back( osg::Vec2(1.0f, 1.0f) );
texcoords->push_back( osg::Vec2(1.0f, 0.0f) );
osg::ref_ptr<osg::Geometry> quad = new osg::Geometry;
quad->setVertexArray(vertices.get());
quad->setNormalArray(normals.get());
quad->setNormalBinding(osg::Geometry::BIND_OVERALL);
quad->setTexCoordArray(0, texcoords.get());
quad->addPrimitiveSet( new osg::DrawArrays(GL_QUADS, 0, 4) );
osg::ref_ptr<osg::Texture2D> texture = new osg::Texture2D;
osg::ref_ptr<osg::Image> image = osgDB::readImageFile("../data/Images/lz.rgb");
texture->setImage(image.get());
osg::ref_ptr<osg::Geode> root = new osg::Geode;
root->addDrawable(quad.get());
root->getOrCreateStateSet()->setTextureAttributeAndModes(0, texture.get());
osgViewer::Viewer viewer;
viewer.setSceneData(root.get());
return viewer.run();
}
创建边的顶点和法线数组：
osg::ref_ptr<osg::Vec3Array> vertices = new osg::Vec3Array;
vertices->push_back( osg::Vec3(-0.5f, 0.0f, -0.5f) );
vertices->push_back( osg::Vec3( 0.5f, 0.0f, -0.5f) );
vertices->push_back( osg::Vec3( 0.5f, 0.0f, 0.5f) );
vertices->push_back( osg::Vec3(-0.5f, 0.0f, 0.5f) );
osg::ref_ptr<osg::Vec3Array> normals = new osg::Vec3Array;
normals->push_back( osg::Vec3(0.0f, -1.0f, 0.0f) );
创建纹理坐标数组：
osg::ref_ptr<osg::Vec2Array> texcoords = new osg::Vec2Array;
texcoords->push_back( osg::Vec2(0.0f, 0.0f) );
texcoords->push_back( osg::Vec2(0.0f, 1.0f) );
texcoords->push_back( osg::Vec2(1.0f, 1.0f) );
texcoords->push_back( osg::Vec2(1.0f, 0.0f) );
要点在于三维模型的每个顶点对应于二维纹理上的一个点，并且纹理上点的坐标是相对的 - 它们被归一化为图像的实际宽度和高度。我们要将整个加载的图片分别拉伸到正方形上，正方形的角将对应于纹理点（0，0），（0，1），（1，1）和（1，0）。顶点数组中顶点的顺序必须与纹理顶点的顺序相同。
接下来，创建一个正方形，为几何体分配顶点数组和法线数组：
osg::ref_ptr<osg::Geometry> quad = new osg::Geometry;
quad->setVertexArray(vertices.get());
quad->setNormalArray(normals.get());
quad->setNormalBinding(osg::Geometry::BIND_OVERALL);
quad->setTexCoordArray(0, texcoords.get());
quad->addPrimitiveSet( new osg::DrawArrays(GL_QUADS, 0, 4) );创建纹理对象并加载用于该对象的图像：
osg::ref_ptr<osg::Texture2D> texture = new osg::Texture2D;
osg::ref_ptr<osg::Image> image = osgDB::readImageFile("../data/Images/lz.rgb");
texture->setImage(image.get());
创建场景的根节点，并将我们创建的几何体加入根节点：
osg::ref_ptr<osg::Geode> root = new osg::Geode;
root->addDrawable(quad.get());最后将纹理属性应用于放置几何体的节点：
root->getOrCreateStateSet()->setTextureAttributeAndModes(0, texture.get());
osg:: Texture2D 类确定纹理图像大小是否是 2 的倍数（例如，64x64 或 256x512），实际上使用OpenGL 函数 gluScaleImage ()自动缩放不适合大小的图像。有一个 setResizeNonPowerOfTwoHint()方法可以确定是否调整图像大小。一些视频卡需要图像大小的倍数为2的幂，而类 osg::Texture2D支持使用任意纹理大小。
4、关于纹理映射模式
正如我们已经说过的，纹理坐标从 0 到 1 规范化。点 (0, 0) 对应于图像的左上角，点 (1, 1) 对应于右下角。如果将纹理坐标设置为大于 1，会发生什么情况？
默认情况下，在 OpenGL 中，就像在 OSG 中一样，纹理将在轴的方向上重复，纹理坐标的值将超过单位。例如，这种技术通常用于创建长砖墙的模型，使用小纹理，在宽度和高度上多次重复其施加。
此行为可以通过 osg::Texture 类的 setWrap()方法进行控制。第一个参数表示应用混合模式的轴标识符，第二个参数表示映射模式，例如：
// Повторять текстуру по оси s
texture->setWrap( osg::Texture::WRAP_S, osg::Texture::REPEAT );
// Повторять текстуру по оси r
texture->setWrap( osg::Texture::WRAP_R, osg::Texture::REPEAT ); 如果纹理坐标的值超过 1，此代码会清楚地指示引擎沿 s 轴和 r 轴重复纹理。按纹理映射模式的完整列表：
- REPEAT - 重复纹理。
- MIRROR - 镜像重复纹理。
- CLAMP_TO_EDGE — 超出 0 到 1 限制的坐标将附加到相应的纹理边缘。
- CLAMP_TO_BORDER - 超出 0 到 1 限制的坐标将提供用户定义的边框颜色。
5、渲染到纹理
纹理渲染技术允许开发人员基于一些三维子舞台或模型创建纹理，并将其应用于主场景的表面。这项技术通常被称为纹理烘焙（texture baking）。
对于动态烘焙纹理，必须执行三个步骤：
- 创建一个纹理对象以渲染到其中。
- 将场景渲染为纹理。
- 按预期使用生成的纹理。
我们需要创建一个空的纹理对象。OSG允许你创建给定大小的空纹理。 setTextureSize() 方法允许你设置纹理的宽度和高度，以及深度作为附加参数（对于 3D 纹理）。
若要将纹理渲染为纹理，可以通过调用 attach() 方法将其附加到相机对象，该方法将纹理对象作为参数。此外，此方法采用一个参数，指示帧缓冲区的哪个部分应呈现为此纹理。例如，若要将颜色缓冲区传输到纹理，可以运行以下代码：
camera->attach( osg::Camera::COLOR_BUFFER, texture.get() );可用于呈现的帧缓冲区的其他部分包括深度缓冲区DEPTH_BUFFER、模具缓冲区STENCIL_BUFFER以及从COLOR_BUFFER0到COLOR_BUFFER15的其他颜色缓冲区。是否存在其他颜色缓冲区及其数量由视频卡型号决定。
此外，对于渲染纹理的相机，设置投影和视口矩阵的参数，其大小对应于纹理的大小。纹理将在绘制每个帧的过程中更新。请注意，主摄像头不应用于渲染纹理，因为它提供了主场景的渲染，而你只会得到一个黑屏。仅当你执行屏幕外渲染时，可能无法满足此要求。
6、渲染到纹理的实现示例
为了演示渲染到纹理，我们将实现这样一个任务：创建一个正方形，将一个正方形纹理拉伸到上面，当然，我们将用我们最喜欢的纹理渲染一个动画场景。实现该示例的程序非常庞大。但是，我仍然给出完整的源代码。
main.h：
#ifndef MAIN_H
#define MAIN_H
#include<osg/Camera>
#include<osg/Texture2D>
#include<osg/MatrixTransform>
#include<osgDB/ReadFile>
#include<osgGA/TrackballManipulator>
#include<osgViewer/Viewer>
#endif
main.cpp：
#include"main.h"//------------------------------------------------------------------------------////------------------------------------------------------------------------------
osg::Geometry *createQuad(const osg::Vec3 &pos, float w, float h){
osg::ref_ptr<osg::Vec3Array> vertices = new osg::Vec3Array;
vertices->push_back( pos + osg::Vec3( w / 2, 0.0f, -h / 2) );
vertices->push_back( pos + osg::Vec3( w / 2, 0.0f, h / 2) );
vertices->push_back( pos + osg::Vec3(-w / 2, 0.0f, h / 2) );
vertices->push_back( pos + osg::Vec3(-w / 2, 0.0f, -h / 2) );
osg::ref_ptr<osg::Vec3Array> normals = new osg::Vec3Array;
normals->push_back(osg::Vec3(0.0f, -1.0f, 0.0f));
osg::ref_ptr<osg::Vec2Array> texcoords = new osg::Vec2Array;
texcoords->push_back( osg::Vec2(1.0f, 1.0f) );
texcoords->push_back( osg::Vec2(1.0f, 0.0f) );
texcoords->push_back( osg::Vec2(0.0f, 0.0f) );
texcoords->push_back( osg::Vec2(0.0f, 1.0f) );
osg::ref_ptr<osg::Geometry> quad = new osg::Geometry;
quad->setVertexArray(vertices.get());
quad->setNormalArray(normals.get());
quad->setNormalBinding(osg::Geometry::BIND_OVERALL);
quad->setTexCoordArray(0, texcoords.get());
quad->addPrimitiveSet(new osg::DrawArrays(GL_QUADS, 0, 4));
return quad.release();
}
//------------------------------------------------------------------------------////------------------------------------------------------------------------------intmain(int argc, char *argv[]){
(void) argc; (void) argv;
osg::ref_ptr<osg::Node> sub_model = osgDB::readNodeFile("../data/cessna.osg");
osg::ref_ptr<osg::MatrixTransform> transform1 = new osg::MatrixTransform;
transform1->setMatrix(osg::Matrix::rotate(0.0, osg::Vec3(0.0f, 0.0f, 1.0f)));
transform1->addChild(sub_model.get());
osg::ref_ptr<osg::Geode> model = new osg::Geode;
model->addChild(createQuad(osg::Vec3(0.0f, 0.0f, 0.0f), 2.0f, 2.0f));
int tex_widht = 1024;
int tex_height = 1024;
osg::ref_ptr<osg::Texture2D> texture = new osg::Texture2D;
texture->setTextureSize(tex_widht, tex_height);
texture->setInternalFormat(GL_RGBA);
texture->setFilter(osg::Texture2D::MIN_FILTER, osg::Texture2D::LINEAR);
texture->setFilter(osg::Texture2D::MAG_FILTER, osg::Texture2D::LINEAR);
model->getOrCreateStateSet()->setTextureAttributeAndModes(0, texture.get());
osg::ref_ptr<osg::Camera> camera = new osg::Camera;
camera->setViewport(0, 0, tex_widht, tex_height);
camera->setClearColor(osg::Vec4(1.0f, 1.0f, 1.0f, 1.0f));
camera->setClearMask(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
camera->setRenderOrder(osg::Camera::PRE_RENDER);
camera->setRenderTargetImplementation(osg::Camera::FRAME_BUFFER_OBJECT);
camera->attach(osg::Camera::COLOR_BUFFER, texture.get());
camera->setReferenceFrame(osg::Camera::ABSOLUTE_RF);
camera->addChild(transform1.get());
osg::ref_ptr<osg::Group> root = new osg::Group;
root->addChild(model.get());
root->addChild(camera.get());
osgViewer::Viewer viewer;
viewer.setSceneData(root.get());
viewer.setCameraManipulator(new osgGA::TrackballManipulator);
viewer.setUpViewOnSingleScreen(0);
camera->setProjectionMatrixAsPerspective(30.0, static_cast<double>(tex_widht) / static_cast<double>(tex_height), 0.1, 1000.0);
float dist = 100.0f;
float alpha = 10.0f * 3.14f / 180.0f;
osg::Vec3 eye(0.0f, -dist * cosf(alpha), dist * sinf(alpha));
osg::Vec3 center(0.0f, 0.0f, 0.0f);
osg::Vec3 up(0.0f, 0.0f, -1.0f);
camera->setViewMatrixAsLookAt(eye, center, up);
float phi = 0.0f;
float delta = -0.01f;
while (!viewer.done())
{
transform1->setMatrix(osg::Matrix::rotate(static_cast<double>(phi), osg::Vec3(0.0f, 0.0f, 1.0f)));
viewer.frame();
phi += delta;
}
return0;
}为了创建一个正方形，我们编写了一个单独的自由函数。
osg::Geometry *createQuad(const osg::Vec3 &pos, float w, float h){
osg::ref_ptr<osg::Vec3Array> vertices = new osg::Vec3Array;
vertices->push_back( pos + osg::Vec3( w / 2, 0.0f, -h / 2) );
vertices->push_back( pos + osg::Vec3( w / 2, 0.0f, h / 2) );
vertices->push_back( pos + osg::Vec3(-w / 2, 0.0f, h / 2) );
vertices->push_back( pos + osg::Vec3(-w / 2, 0.0f, -h / 2) );
osg::ref_ptr<osg::Vec3Array> normals = new osg::Vec3Array;
normals->push_back(osg::Vec3(0.0f, -1.0f, 0.0f));
osg::ref_ptr<osg::Vec2Array> texcoords = new osg::Vec2Array;
texcoords->push_back( osg::Vec2(1.0f, 1.0f) );
texcoords->push_back( osg::Vec2(1.0f, 0.0f) );
texcoords->push_back( osg::Vec2(0.0f, 0.0f) );
texcoords->push_back( osg::Vec2(0.0f, 1.0f) );
osg::ref_ptr<osg::Geometry> quad = new osg::Geometry;
quad->setVertexArray(vertices.get());
quad->setNormalArray(normals.get());
quad->setNormalBinding(osg::Geometry::BIND_OVERALL);
quad->setTexCoordArray(0, texcoords.get());
quad->addPrimitiveSet(new osg::DrawArrays(GL_QUADS, 0, 4));
return quad.release();
}
该函数将正方形中心的位置及其几何尺寸作为输入。接下来，创建一个顶点数组、一个法线数组和纹理坐标，然后从函数返回创建的几何体。
在主程序的正文中，我们将加载Cessna模型：
osg::ref_ptr<osg::Node> sub_model = osgDB::readNodeFile("../data/cessna.osg");
osg::ref_ptr<osg::MatrixTransform> transform1 = new osg::MatrixTransform;
transform1->setMatrix(osg::Matrix::rotate(0.0, osg::Vec3(0.0f, 0.0f, 1.0f)));
transform1->addChild(sub_model.get());现在我们将为主场景创建一个模型 - 一个我们将在其上渲染的正方形：
osg::ref_ptr<osg::Geode> model = new osg::Geode;
model->addChild(createQuad(osg::Vec3(0.0f, 0.0f, 0.0f), 2.0f, 2.0f));使用 RGBA 像素格式为 1024x1024 像素的正方形创建空纹理（带 Alpha 通道的 32 位三分量颜色）：
int tex_widht = 1024;
int tex_height = 1024;
osg::ref_ptr<osg::Texture2D> texture = new osg::Texture2D;
texture->setTextureSize(tex_widht, tex_height);
texture->setInternalFormat(GL_RGBA);
texture->setFilter(osg::Texture2D::MIN_FILTER, osg::Texture2D::LINEAR);
texture->setFilter(osg::Texture2D::MAG_FILTER, osg::Texture2D::LINEAR);
将此纹理应用于正方形模型。
model->getOrCreateStateSet()->setTextureAttributeAndModes(0, texture.get());
然后创建一个将烘焙纹理的相机。
osg::ref_ptr<osg::Camera> camera = new osg::Camera;
camera->setViewport(0, 0, tex_widht, tex_height);
camera->setClearColor(osg::Vec4(1.0f, 1.0f, 1.0f, 1.0f));
camera->setClearMask(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);视口相机的大小与纹理的大小一致。此外，清洁屏幕和清洁蒙版时不要忘记设置背景颜色，指示清除颜色缓冲区和深度缓冲区。接下来，设置相机以渲染为纹理：
camera->setRenderOrder(osg::Camera::PRE_RENDER);
camera->setRenderTargetImplementation(osg::Camera::FRAME_BUFFER_OBJECT);
camera->attach(osg::Camera::COLOR_BUFFER, texture.get());渲染顺序PRE_RENDER指示此摄像机在渲染到主场景之前进行渲染。我们将FBO指定为渲染的目标，并将纹理附加到摄像机。现在我们将摄像机设置为在绝对坐标系中工作，作为场景，我们设置了要渲染为纹理的子树：使用附加的Cessna模型进行旋转转换：
camera->setReferenceFrame(osg::Camera::ABSOLUTE_RF);
camera->addChild(transform1.get());
创建根组节点，向其添加主模型（正方形）和相机处理纹理：
osg::ref_ptr<osg::Group> root = new osg::Group;
root->addChild(model.get());
root->addChild(camera.get());创建场景查看器：
osgViewer::Viewer viewer;
viewer.setSceneData(root.get());
viewer.setCameraManipulator(new osgGA::TrackballManipulator);
viewer.setUpViewOnSingleScreen(0);配置相机的投影矩阵 - 通过裁剪金字塔参数的透视投影：
camera->setProjectionMatrixAsPerspective(30.0, static_cast<double>(tex_widht) / static_cast<double>(tex_height), 0.1, 1000.0);
调整视图矩阵，该矩阵设置相机在空间中的位置：
float dist = 100.0f;
float alpha = 10.0f * 3.14f / 180.0f;
osg::Vec3 eye(0.0f, -dist * cosf(alpha), dist * sinf(alpha));
osg::Vec3 center(0.0f, 0.0f, 0.0f);
osg::Vec3 up(0.0f, 0.0f, -1.0f);
camera->setViewMatrixAsLookAt(eye, center, up);最后，我们对场景进行动画处理和显示，在每一帧上改变平面绕 Z 轴旋转的角度。
float phi = 0.0f;
float delta = -0.01f;
while (!viewer.done())
{
transform1->setMatrix(osg::Matrix::rotate(static_cast<double>(phi), osg::Vec3(0.0f, 0.0f, 1.0f)));
viewer.frame();
phi += delta;
}最终我们得到一个有趣的结果：
在此示例中，我们实现了一些场景动画，但请记住，从组织对不同流的数据访问的角度来看，在渲染帧之前或之后扩展 run()循环并更改渲染参数并不是一项安全的工作。由于 OSG 使用多线程渲染，因此有一些常规机制可以在渲染过程中嵌入自己的操作，从而提供对数据的线程安全访问。
7、将渲染结果保存到文件
OSG 支持将 osg::Image对象附加到相机并将帧缓冲区的内容保存到图像数据缓冲区的功能。之后，可以使用 osg::writeImageFile()函数将此数据保存到磁盘：
osg::ref_ptr<osg::Image> image = new osg::Image;
image->allocateImage( width, height, 1, GL_RGBA, GL_UNSIGNED_BYTE );
camera->attach( osg::Camera::COLOR_BUFFER, image.get() );
...
osgDB::writeImageFile( *image, "saved_image.bmp" );8、结束语
也许文章中描述的材料看起来微不足道。但是，它概述了在OpenSceneGraph中使用纹理的基础知识，这些基础知识基于使用此引擎的更复杂的技术，我们将来肯定会讨论。
原文链接：OpenSceneGraph: Texture Basics
BimAnt翻译整理，转载请标明出处
