当我们开始学习新软件时,首先要完全习惯其图形用户界面(GUI)。GUI 是用户和软件之间的交互点。对GUI的完全了解意味着用户充分利用了软件的功能。
在这个教程中,我们将学习使用Midas Civil图形界面的特点和基本技能。通过熟悉 midas Civil界面,相信你可以自信地构建模型并执行数字分析。本教程适合刚刚开始接触Midas Civil的工程师使用。

1. 使用命令选中和激活元素

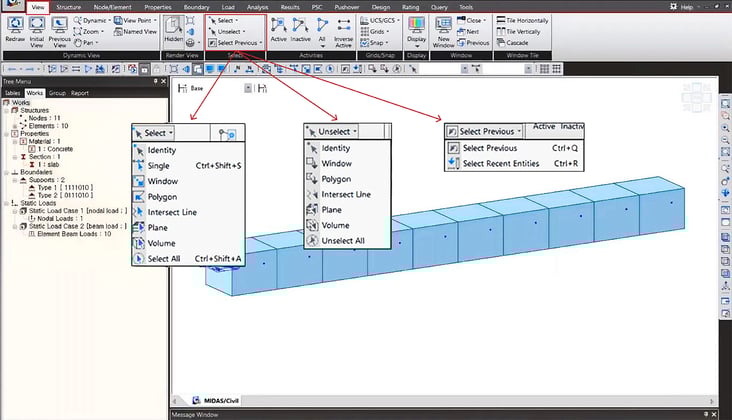

为了轻松快速地选择/取消选择特定元素,Midas Civil提供了多种功能。如果我们需要有关每个功能的帮助,可以转到在线手册(按 F1),该手册提供所有解释。

Selection and Activation elements using various command

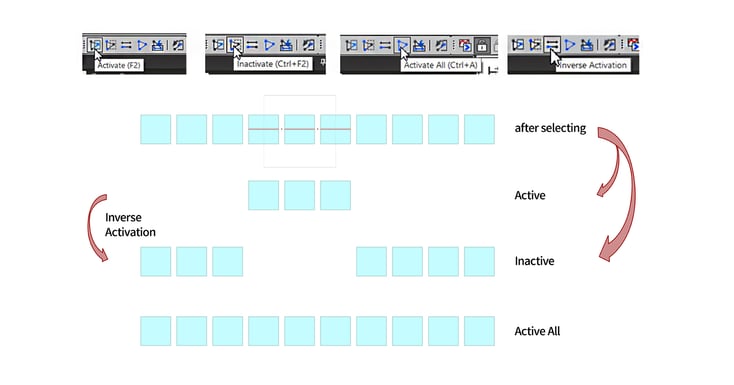

选择某些元素后,我们可以使用"Active"命令在屏幕上仅显示所选元素。通过激活(active)所有元素可以返回原始状态,在选择三个元素后,如果你单击"inactivate",这些元素将消失,我们可以看到剩余的元素。

当只有激活的元素存在时,你可以逆向激活,以便交换显示隐藏元素与激活元素。完成所有工作后,所有元素均可通过"active all"再次出现。这类操作与分析结果无关,但让我们方便编辑模型。

Selection and Activation elements using various command 2

2. 显示作品的选项

"Hidden"意味着你可以设置是否显示元素的部分和厚度。以简单梁为例,其被建模为一维梁元素(Beam),即此元素通过结合 1D 线和数据进行建模。如果我们打开"hidden",最初被视为一条线的元素就变成了三维形状,包括其中的数据。

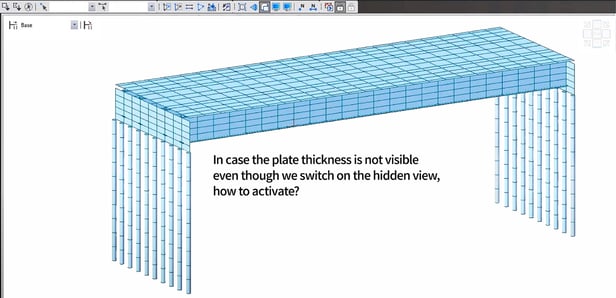

但是,对板元素(Plate)而言,即使我们切换到"hidden",厚度也可能不会出现。例如下图中的桥所示,柱(column)的圆形部分现在正确可见,但即使我们打开隐藏选项,上层建筑的板厚度也不可见。在这种情况下,我们应该怎么做?

Display options for your convenient works 1

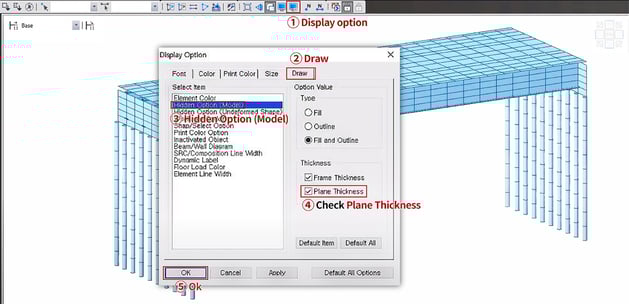

让我们进入绘图选项卡并选择隐藏选项,然后有一个检查按钮:平面厚度(Plane Thickness)。选中平面厚度检查框后,点击ok按钮,现在板厚度就可见了。

Display options for your convenient works 2

3. 树菜单的利用

在Midas Civil图形界面中,左边有一个树菜单,可以看到我们在建模方面所做的所有工作,如负载、属性、边界条件等。它允许我们选择某些项目并将其赋予模型。

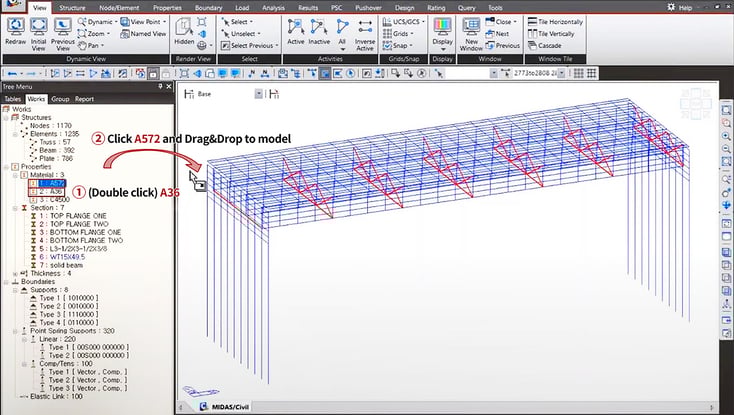

在选择模型中的某些元素后,我们可以轻松地通过 Drag&Drop将属性分配给选定的元素,例如,选择 A36 元素(即架子元素),将 A572 从树菜单中拖放到屏幕上。可以看到,A36 的颜色已变为蓝色,因为它尚未分配给任何元素,现在架元素属于 A572。

Utilization of Tree Menu 2

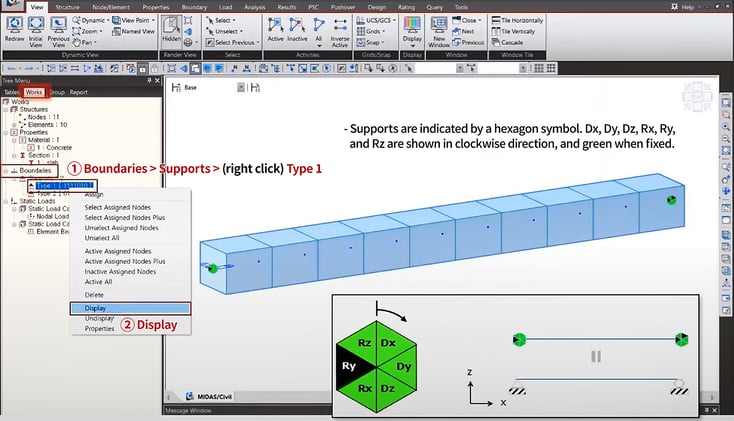

在一些临界情况下,一旦显示,六边形符号就会出现在支架上。这是Dx、Dy、Dz、Rx、Ry和Rz的顺时针表示,固定时为绿色。

72_6

4. 建筑阶段的展示

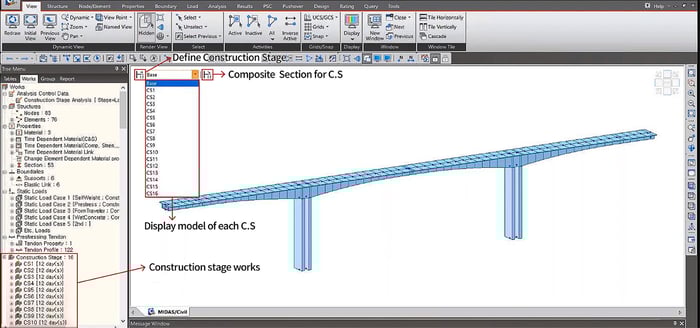

在屏幕左上部,有一些构造阶段的图标。在左边图标中,我们可以定义施工阶段,在中间,我们可以看到与每个施工阶段相对应的模型。在右边的图标中,我们可以定义每个构建阶段的复合部分。
在树菜单的左下部,我们可以看到已经定义的施工阶段列表。目前,已确定从CS1到CS16的施工阶段。正在研究的模型被选为基础,因为这是一个基础模型,换句话说,已完成的模型包括所有工作。

Display of Construction Stage 1

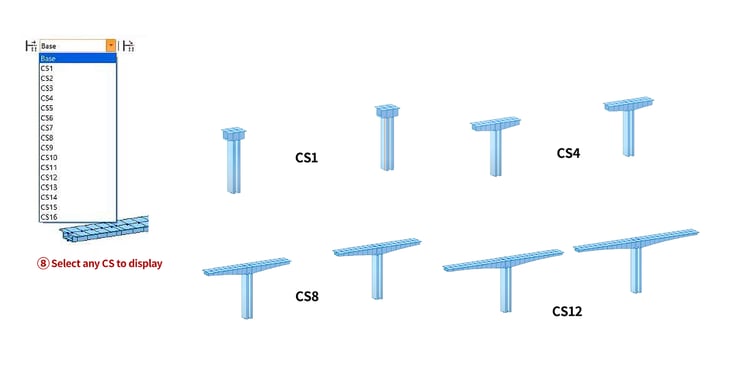

要查看每个阶段的相关模型,请返回屏幕并单击底座并选择 cs1。在树菜单的工作选项卡中,仅激活与 CS1 相对应的项目。

根据我们的选择,屏幕显示相应的模型,树菜单项将根据模型进行更改。

Display of Construction Stage 2
