数字孪生城市建模和仿真

近年来,数字孪生概念几乎呈爆炸式增长,利用该概念的科学文章数量呈指数级增长就证明了这一点。 这一概念源自制造业,使用 CAD 模型可以创建组件和产品的精确数字复制品。 该术语最早的使用可以追溯到 2003 年,通常归功于 Grieves 和 Vickers,但可以找到更早的对该概念的引用;当然,物理系统的数学模型和最近的数字模型对科学和工程都具有巨大重要性的认识可以追溯到几个世纪前。

1、定义数字孪生

那么什么是数字孪生呢? 在科学文献中,甚至在商业叙述中,“数字孪生”是一个非常有弹性的概念,用于标记可能符合或可能不符合数字孪生所有标准的技术或系统。 数字孪生是否需要包含 3D 模型? 数字孪生是否需要包含实时传感器数据? 数字孪生是否需要包括数学建模和仿真?

查看针对数字孪生概念提出的众多定义中的一些定义是有启发性且有趣的,因为似乎存在一些趋同于普遍接受的定义的趋势。 例如,现在大多数定义都认为数字孪生是物理系统的模型,它实时镜像物理系统并能够对物理系统进行分析和预测。 因此,数字孪生可用于分析物理系统(“是什么”)并预测其在给定假设下的未来行为(“可能是什么”)。

这个定义与 Rasheed 等人的定义部分重叠。 (2020):“数字孪生被定义为通过数据和模拟器实现物理资产的虚拟表示,用于实时预测、优化、监控、控制和改进决策。” IBM 使用了类似的定义:“数字孪生是一个对象或系统的虚拟表示,它跨越其生命周期,根据实时数据进行更新,并使用模拟、机器学习和推理来帮助决策。” 后两个定义强调了可用于实现数字孪生的预测功能的两种技术:模拟和机器学习。

图 1:根据地籍和点云数据生成的 3D 四面体体积网格的边界细节

Glaessgen 和 Stargel (2012) 在早期关于数字孪生的文献中经常看到一个定义:“数字孪生是对竣工系统的集成多物理场、多尺度、概率模拟,该系统使用现有的最佳物理系统。 模型、传感器更新,[...],以反映其相应的[物理]双胞胎的生活。” 维基百科给出了一个稍微简单一些的定义:“数字孪生是一种虚拟表示,充当物理对象或过程的实时数字对应物。”

在数字城市领域,斯托特等人。 (2021) 强调使用 3D 城市模型作为数字孪生的重要组成部分:“[数字孪生]应基于 3D 城市模型,包含具有几何和语义信息的对象; 它应该包含实时传感器数据; 它应该整合各种分析和模拟,以便能够做出最佳的设计、规划和干预决策。” 这一定义提醒我们建筑环境中创建城市和建筑物 3D 模型的悠久传统,这些模型可以通过语义数据进行丰富并用作分析的基础,包括日光和能源分析以及模拟等 交通、风力舒适度或空气质量等因素。 在建筑环境中,传统术语是“3D 城市模型”,直到最近,数字孪生概念才开始被接受为一个有用的概念,并且超越了 3D 城市模型。

2、原始数据

创建城市数字孪生的起点是获取原始数据。 该数据可以通过点云形式的航空扫描来创建。 然后处理点云以创建 2D 或 3D 城市模型。 不同国家/地区的数据访问方式有所不同,并且可能并不总是开放或免费提供。 在瑞典,瑞典测绘、地籍和土地登记机构 Lantmäteriet 提供(收费)一系列数据集,包括整个瑞典的点云和二维地图。 与此同时,更详细、更高质量的数据集(包括 3D 模型)由当地市政当局拥有。 在荷兰,情况有所不同。 3D 基址寄存器地址和建筑物 (BAG) 提供对全国所有 1000 万座建筑物的 3D 模型的免费开放访问。 此外,该数据集会定期自动重建,以提供整个国家的最新 3D 模型。

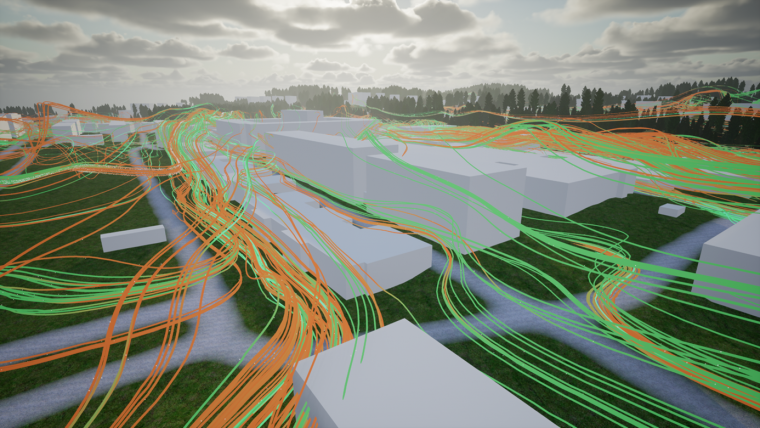

图 2:DTCC 模拟城市风舒适度的初步结果(在虚幻引擎中渲染)

3、数据模型

要构建具有一定复杂性和用途的数字孪生,必须考虑使用哪种数据模型来定义数字孪生。 请注意,这与用于模拟和预测的数学模型不同。 数据模型的选择决定了可以表示哪些数据,以及数字孪生可以支持哪些用例。 数据模型是某个本体的实现,由实现显式或隐式定义。 本体论定义了如何根据类、属性和关系来描述和理解数字孪生的数据。 已经为城市建模提出了几种数据模型和相应的交换格式。 其中最著名的是 CityGML,它是开放地理空间联盟 (OGC) 的标准。 相关的 CityJSON 格式(也是 OGC 标准)是 CityGML 模型的简化且对程序员更加友好的编码。

许多城市建模数据模型的共同点是细节级别 (LOD) 的概念。 这一概念使数据模型能够存储具有不同细节级别(几何分辨率)的城市的不同表示,以用于不同的目的。 数字孪生中多个细节层次的共存强调了数字孪生确实是它所镜像的物理系统的模型,并且数字表示及其准确性取决于数字孪生设计的用例 、数据质量和可用的计算资源。

图 3:哥德堡查尔姆斯理工大学校园数字孪生的可视化(在虚幻引擎中渲染)

4、数据生成

数字孪生的不同用例通常需要非常不同的数据表示。 对于城市建模,如果询问建筑师或计算科学家,对高质量 3D 模型的构成的理解可能会有很大差异。 对于建筑师来说,高质量的 3D 模型可能意味着一组详细的表面网格,用于描述城市的地形及其建筑物的几何形状。 表面网格可能既不一致又不匹配,因为网格主要用于可视化和简单计算(例如日光分析)。 另一方面,对于计算科学家来说,高质量 3D 模型可能意味着低分辨率、边界拟合且一致的体积网格,可用于运行计算流动力学 (CFD) 模拟等。

瑞典数字孪生城市中心 (DTCC) 的团队目前正在开发一个开源平台,用于表示和生成城市数字孪生的高质量数据模型。 关键步骤之一是从地籍和点云数据高性能生成高质量的表面网格和四面体体积网格(图 1)。 这允许为瑞典的任何部分(或具有兼容数据的世界任何其他部分)简单高效地生成 3D 模型。 网格生成目前仅限于 LOD1 模型,这意味着建筑物表示为多边形棱柱(平屋顶)。 然而,我们正在努力将网格生成扩展到 LOD2 模型,包括基于使用机器学习技术从正射照片中分割屋顶的非平坦屋顶形状。

图 4:作为哥德堡市中心区域数字孪生一部分的道路网络的可视化(在虚幻引擎中渲染)

5、建模与仿真

由于任何城市都可以使用计算网格,因此很自然地会考虑使用基于物理的建模和模拟来实现高级分析和预测。 可能与城市研究相关的物理现象示例包括城市风舒适度(街道层面的风况)、空气质量、噪声和电磁场(用于网络覆盖分析)。

DTCC 目前正在研究的此类模拟的一个例子是城市风舒适度的模拟。 该模拟使用 IPS IBOFlow 的雷诺平均纳维-斯托克斯 (RANS) 方程的浸入边界法。 当前的重点是对先前在风洞中研究的城市风模拟基准案例的模拟结果进行验证和验证。 一些初步结果如图 2 所示。DTCC 目前正在研究的基于物理的建模和模拟的其他示例包括空气质量、街道噪音、人群运动的模拟,以及基于软粘土弹塑性模型的岩土工程模拟。 哥德堡的地下。

6、可视化

城市规模的数据可视化本身就是一个正在进行的研究领域。 物理信息,例如风流和空气质量(即污染物浓度),需要以最终用户可以理解的方式表示,但又不能过度简化科学结果。 结果的有效沟通需要研究人员、开发人员和最终用户/利益相关者都参与的多次设计迭代。 DTCC 积极与瑞典交通运输局等主要利益相关者合作开展研究项目,探索如何最好地将模拟结果传达给不同的用户群体。 可视化领域正在进行的研究项目侧重于数据导出、准备、捆绑、均质化和传播的不同解决方案。 测试和使用了不同的图形引擎,例如 Unreal Engine 和 OpenGL,以及基于 Mapbox、CesiumJS 和 Babylon.js 的各种 Web 应用程序实现。

图 5:作为哥德堡市中心区域数字孪生一部分的体数据可视化(在虚幻引擎中渲染)

7、技术挑战

为城市这样复杂的事物创建数字孪生涉及许多挑战。 由于城市本身是一个复杂的系统,不仅涉及城市的街道和建筑物,还涉及城市的居民、街道上行驶的汽车、与周围环境(风和水)的相互作用以及地下基础设施 ——这一点有时会被忽视,但却非常重要——城市数字孪生的创建同样复杂,这是很自然的。 因此,构建数字孪生的任务必然是一个必须涉及许多不同学科的专家的项目。 构建数字孪生所涉及的技术挑战将涉及来自不同学科的团队成员之间协作的跨学科挑战,以及已经建立的跨学科或特定领域的技术挑战,例如如何最有效地为一个人实施有限元求解器 许多数学模型共同构成了多物理场模型,即数字孪生。

8、非技术挑战

抛开技术挑战不谈,DTCC 迄今为止遇到的主要挑战都与数据有关:

  • 跨组织的数据所有权:数据通常既不免费也不开放。 组织,甚至市政当局,都不愿意自由共享他们的数据,因为他们在某些时候在收集和整理数据方面投入了大量资金。 世界不同地区的情况有所不同; 在某些情况下(例如在荷兰),数据确实是免费和开放的。
  • 跨学科的数据质量:正如上面提到的架构师与计算科学家使用的网格示例一样,某个数据集对于特定用例可能被认为是高质量的,但对于另一个用例来说可能是非常低质量的 。
  • 跨时间的数据可持续性:数字孪生的创建必须被理解为一个过程而不是一个项目。 有很多例子表明,城市、市政当局和其他组织投资创建 3D 模型甚至数字孪生的项目,却在几年(甚至几个月)后意识到数字孪生不再反映物理实体。 因为现实在不断变化。 将数字孪生与物理孪生重新连接的唯一方法是投资一个成本高昂的新项目。 因此,创建数字孪生的过程必须自动化,以便能够不断重建和再生。
图 6:哥德堡郊区数字孪生的可视化(使用 WebGL 渲染)
